XD-220 可程式恒溫恒濕試驗機
產品介紹
一、 概述：
可程序恒溫恒濕試驗機又稱高低溫交變濕熱試驗箱，對各種材料在不同環境下耐熱、耐寒、耐干、耐濕引起氧化、融化、開裂、脆化、物理性收縮、機械強度等性能可靠性試驗。
適用于航天航空、電子、通訊、軍工、塑膠、五金、家用電器、汽車、化工、印刷品、零部件、 原材料及涂層、鍍層進行高低溫、濕度環境下的適應性試驗。
二、產品執行及符合標準
1、電工電子產品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89（IEC68-2-2）
2、電工電子產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
3、電工電子產品基本環境試驗規程 試驗Da: 交變濕熱試驗方法GB/T2423.4-93（IEC68-2-30）
4、GJB150.3（ML-STD-810D）高溫試驗方法
5、GJB150.4（MIL-STD-810D）低溫試驗方法
6、GJB150.9-1986《軍用設備環境試驗方法：濕熱試驗》
7、GJB4.5-1983《船舶電子設備環境試驗：恒定濕熱試驗》
8、GJB4.6-1983《船舶電子設備環境試驗：交變濕熱試驗》
9、GJB367.2-1987《軍用通信設備通用技術條件環境試驗方法》 濕熱試驗
10、GB/T5170.2-96《溫度試驗設備》
11、GB/T5170.5-96《濕度試驗設備》
12、GB10592-93《高低溫試驗箱技術條件》
13、GB10586-93《濕熱試驗箱技術條件》
三、特點：
1、 全新完美的圓弧造型設計,高質感外觀,美觀大方
2、 外箱采用優質霧面線條處理SUS304#不銹鋼板
3、 內膽為進口（SUS＃304）優質鏡面不銹鋼板
4、 保溫材質:硬質聚胺脂硬PU發泡膠+高密度玻璃纖維棉.保溫厚度為100mm
5、 運風系統:采用加長軸電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環.
6、 門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉
7、 采用無反作用門把手，操作更容易
8、 觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜
9、 周全的安全保護裝置，發生任何故障時，均立即由屏幕顯示故障狀態及切斷電源，確保機器本身,被測產品及使用者安全。
10、高檔進口配件：
原裝韓國進口TEM溫濕度控制器
原裝法國進口“泰康”牌制冷壓縮機
歐美進口制冷配件
專用水泵及活性碳水過濾裝置
進口自控元器件
四、 性能：指氣冷式在室溫20℃，或水冷式水溫在25℃，空載時
1. 溫度范圍：-60℃～150℃
2. 濕度范圍：10%～98%RH （最低10℃做 10%RH）
3. 控制穩定度：
1) 溫度:±0.3℃ 2) 濕度:±2.5%RH
4. 分布均勻度：
1)、溫度:±2.0℃ 2)、濕度:±3.0%RH
5. 升溫時間：由-40℃升至100℃約需35分鐘
6. 降溫時間：由20℃降至-40℃約需35分鐘

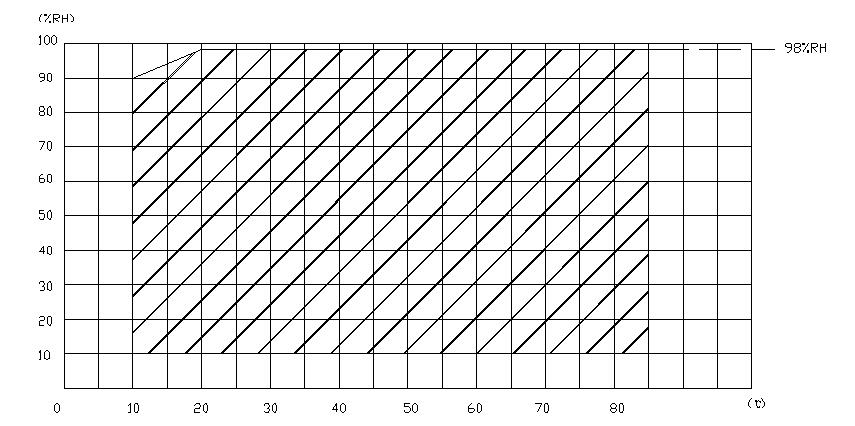

溫濕度控制范圍：
四、 結構與材質
a) 內箱材質：SUS#304 鏡面不銹鋼板
b) 外箱材質：SUS#304 砂紋不銹鋼板
c) 保 溫 層：高密度硬質PU發泡膠及24K玻璃棉
d) 機器腳架：爐底裝有活動輪4只，平水腳4只
e) 箱 門：
1. 單門，左開門，把手在右邊
2. 視窗320×250×35mm多層高清度真空電加熱除霧鋼化玻璃
3. 箱內裝有9W進口日光燈
f) 運風機：90W加長軸馬達配多翼式風輪壹套
g) 加熱器：鰭片式散熱管形不銹鋼電熱器
h) 加濕器：UL形防腐蝕鈦管加濕器
i) 爐內附件：可調式層格式2套，配不銹鋼置物架2個
j) 測試孔：機身左側ø50mm孔1只，附不銹鋼蓋1只
k) 控制面板
1)、照明式壓扣開關 2只 2)、溫濕度控制器1個 3)、電源總開關1個
l) 水箱
1)、前面加水方式內置式30L不銹鋼水箱1只
2)、自動供水泵1組，自動將水由水箱供給加濕及濕球用水
3)、缺水警報裝置1組
4）、水過濾裝置一組,保證加濕用水的清潔度
五、 冷凍系統
1. 壓縮機采用原裝法國進口“泰康牌”全封閉鐵甲武士
2. 環保型雪種
3. 冷凝器 水冷式殼管冷凝器
4. 蒸發器 鰭片式多段式自動負載容量調整
5. 其它附件：干燥劑、油分離器、雪種流量視窗等
六、 控制系統
a) 控制方式：平衡調溫調濕控制系統（BTHC），以P.I.D控制SSR，使系統之加熱加濕量等于熱濕損耗量，故能長期穩定工作。
b) 溫濕控制器：原裝韓國進口“TEMI880”LCD彩色觸控式中英文、數據與資料銀幕顯示交談方式溫濕度控制器，單點及可程控。
1） 分辨率： 0.01℃, 0.1%R.H
2） 溫度范圍: -99.9℃～+200℃
3） 濕度范圍:10%～99.9%R.H
4） 程序段數:具120組程序1200段記憶
5） 每個段可同時設定溫度,濕度及時間,可重復運行999次
6） 程序運行具有待機,跳段,保持等功能
7） 具有定值計時停機和程序結束等功能
8） 具有預約起動和停機及故障提示功能
9） 測溫器:PT-100 2支
10） 各系統的主要組件配備有安全檢知接口裝置，當異常故障發生時，立即由屏幕 顯示故障狀態及切斷電源。
11） 具有運行累積時間顯示功能，可供機器運行時時間及參考用。
12） 程序運行SV值曲線視窗
13） 配置電腦RS232接口、軟體、電腦連結線，可進行雙向控制、數據傳輸、操作、數據存儲、曲線打印等功能
七、 除濕系統：采用轉輪式機化學系統，將試驗箱內的濕空氣經過加熱干燥除濕處理，再由管道送回試驗箱，使試驗箱內在做低溫低濕時達到最佳的干燥效果。
除濕量：6L/H 額定風量：180m3/H 再生空氣：67 m3/H
空氣再生加熱器：1.8KW 操作溫度：－20～40度 轉輪馬達功率：1.8KW
八、 安全保護裝置：
1． 過零點閘流體功率控制器SSR 2組
2． 空焚防上開關
3． 箱內超溫保護裝置
4． 壓縮機高壓保護開關
5． 壓縮機過載保護開關
6． 壓縮機過流保護開關
7． 線路保護絲及住護套式端子
8． 40A 3P過載保護1只
9． 1P6A過載保護1只
10． 缺水保護裝置1組
十、使用環境：1、可允許使用環境：0～35℃
2、性能保證環境: 5～30℃
十一、其它:標準不織布5片
十二、使用電源：3ø 380 VAC 14.5KW
十三 . 機器全系統保固壹年.
十四、付款方法: (1)訂購時請付總價之50%訂金
(2)交貨時請付總價款之40%現金
(3)試車調整完成后一次付清
十五. 隨機資料 : (1)操作說明書,電路圖.
(2)保固書.
(3)人員操作訓練.
十六.質量保證及售后服務
1. 保修范圍:
試驗機主機在正常使用的情況下由本公司保修一年,終身維修服務。主機因非人為原
因造成的損壞，免費修理及更換零部件。
2．培訓：
a. 本試驗機到需方場地二日內，我方人員到場調試，免費為需方2-4名操作人員進行培訓，
培訓地點在需方公司內。
b. 培訓必須達到能正確使用試驗機，軟件操作和一般維護和故障處理為止。
3．維修服務：
a. 咨詢服務：供方隨時電話或書面解答產品使用的疑問。
b. 故障保修期內，供方4小時內為用戶做出故障排除方案并通知用戶，如解決不了，24小
時內供方派人上門服務。
c. 保修期內人為或自然災害引起的故障或損壞，僅收取維修成本費。
d. 如需更換設備另部件及送修，保證在二個工作日內解決。
4．以下情況不屬于保修范圍：（但我方仍保證急客戶之所急，積極配合，及時排除故障，
僅收取維修成本費）
a. 因不正常操作及人為或自然災害引起的故障或損壞.
b. 非經培訓專業人員操作引起的一切故障。
C. 用戶向我司購買的其它附件只收取材料費和加工費，不收取管理費。
P.S.:(1)操作環境需在室溫30度以下而且通風良好。
